1、总述 1.1一套富氧源臭氧发生器系统 1.2本项目由臭氧系统、制氧系统、冷却水系统及控制系统。臭氧系统包含1套富氧源5kg/h臭氧发生器、制氧系统及其配套的自控，仪表及阀门。广州佳环电器科技有限公司作为专业的臭氧设备供应商，提供稳定的臭氧设备系统及配套设备，并提供技术与工艺支持。 1.3本方案报价规定了成套臭氧发生器整套设备的设计、制造、供货、安装及调试等方面的技术要求。 1.4供方保证提供的产品符合本方案报价及相关要求，并满足相应的国家及行业标准。 1.5方案报价中未尽事宜由双方共同解决，并予以确认。 2、循环冷却水条件
1 | 压力 | 0.2-0.5MPa | 2 | 温度 | ≤28℃ | 3 | 浑浊度 | ≤1度（NTU） | 4 | COD | ≤50mg/L | 5 | 悬浮物 | ≤10mg/L | 6 | 氯化物含量 | ≤250mg/L | 7 | 固体颗粒 | 无 |
3、电源条件
1 | 臭氧发生器成套设备电源条件 | 380V/50HZ 三相五线制 |
产品配置及介绍
1、臭氧发生器技术参数及报价（见下表） 2、环境条件及设计条件 2.1 气源条件 臭氧发生器使用干燥洁净空气源或氧气气源（利用环境空气制成氧气供臭氧发生器使用）。 2.2 电源条件 380V 50Hz 臭氧发生系统（不含气源设备）要求负荷50KW 3、臭氧发生器设计和检验标准 CJ/T322-2010 中华人民共和国城镇建设行业标准《水处理用臭氧发生器》 GB150 钢制压力容器 GB/T 191 包装储运图示标志 GB 3095-1996 环境空气质量标准 GB 4208 外壳防护等级（IP 代码） GB/T 6682-2008 分析实验室用水规格和试验方法 GB 7521.1-2005 低压成套开关设备和控制设备 第 1 部分：型式试验和部分型式试验 成套设备 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB 14050 系统接地的型式及安全技术要求 GB 19517 国家电气设备安全技术规范 DIN EN60204 设备的电器装备（一般要求） DIN EN60034 旋转电机（测定和操作状态） GB4942.1－85 电机外壳防护 CD/T5226.1－1996 工业机械电气设备第一部分：通用技术条件 4、系统总体说明 1.臭氧发生器由1台臭氧放电室、1套臭氧专用中频高压电源以及控制系统组成。
2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件，包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体；介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘。
3.我公司的臭氧放电室：外电极系不锈钢制造，臭氧发生单元呈蜂窝状排布，采用非玻璃放电体——高压电极和介质管为一体化结构，在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器，保证了放电室整体正常、可靠、有效的工作。
4.臭氧电源是将输入工频电源转化为中频高压电源的装置，也称为“供电单元”，使臭氧发生器装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源，经过高压变压器升压后，中频高压电源输送到臭氧发生装置。 5.电源控制装置设计为单片机，采用CPU实行数字控制，设置自动软启动功能，臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性，并设计了用于整体保护的保护电路或安全回路。
6.臭氧发生器采用水冷却，通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温。
7.发生器产量可根据用户实际需要进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。 5、臭氧发生器系统机组概况、安装条件及注意事项 5.1、室内应有无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域 5.2、室内有380v/50Hz交流电源。 5.3、环境温度要求：0℃-33℃ 5.4、环境适度要求：≦45％ 5.5、放置本机的地面要求平整，注意将设备平稳放在地上或支架上 5.6、设备安装时保持设备工作环境通风及空气干燥，该空间须安装风扇或空调 6臭氧系统成套设备主要技术参数 6.1臭氧发生器技术参数
产品型号 | YT-020-5000A | 冷却水量(M3/h) | 10 | 臭氧产量（kg/h)(N.T.P) | 5 | 气源进出口（DN） | 25 | 臭氧浓度（mg/L） | 80-120 | 冷却水进出口（DN） | 50 | 臭氧电耗（KW.h/kg) | ≤8 | 冷却水温度(℃) | ≤25（出口温升3-4度） | 输入电源 | AC380V/50HZ/三相 | 气源露点(℃) | ≤50 | 工作电压（KV) | 5-7 | 进气温度(℃) | ≤30 | 电源频率 | ＞1000 | 进气压力（MPa） | 0.1-0.2 | 进气流量(L/Min) | 1000 | 工作环境条件 | 环境温度≤45℃， ＲＨ≤80% |
6.2螺杆式空压机技术参数
型号 | 120A | 容积流量 | 16.1M³/MIN | 工作压力 | 0.8Mpa | 功率 | 90KW | 外形 | 2000*1250*1680（mm） | 重量 | 2T左右 | 出口尺寸 | DN65 | 噪音 | ≦75db |
|
6.3储气罐
工作压力 | 08MPa | 设计温度 | 110℃ | 容器总高 | 1594H1 | 容器内经 | 550￠ | 进气口 | H2:642 | 出气口 | H3:1242 | DN:50 | DN:50 | 螺纹式 RP 1½ | 螺纹式RP 1½ | 安全阀接口 | PR ¾ | 排污阀接口 | R ½ |
6.4过滤器
型号 | 滤芯 | 处理风量 | 最大压力 | 管径 | 尺寸 | 过滤级别 | HMR150 | 1*150 | 15M³/min | 16bar.g | 2½" | 928*133mm | s级 |
6.5冷冻式干燥机
型号 | 100P | 处理风量 | 13M³/MIN | 入口温度 | 50-80％℃ | 环境温度 | ≦38℃ | 使用压力 | 10KKG/CM | 压力露点 | 2℃-10℃ | 冷媒 | 22R | 冷媒压缩机马力 | 3HP | 电压 | 220V 50HZ-60HZ | 运行电流 | 10A | 空气出入口管径 | 3" | 设备尺寸 | 1250*570*1010MM |
6.6无热再生吸附干燥机100P技术参数
型号 | 100P | 再生方式 | 无热再生 | 处理空气流量 | 13M³/H | 再生气耗量 | 9％-15％ | 空气出入口管径 | 3" | 工作方式 | 双塔交替工作 | 压力露点 | -20％-40％℃ | 吸附剂 | 氧化铝分子筛 | 电源 | 220V 50HZ/60HZ | 尺寸 | 1950*950*1200mm | 功率 | 0.15KW | 使用寿命 | ≧9500h | 工作压力 | 0.4-0.7MPa | 噪音 | ≦80db | 系统压差 | 0.5-0.7MPa | 进气温度 | ≦45℃ | 控制方式 | 数码编程 | 重量 | 120kg |
6.7制氧机
型号 | ZL-1000L | 制氧量 | 1000L/min | 工作压力 | ＜0.6Mpa | 排气量 | ≦0.8m3/min | 电压 | 220V 50HZ-60HZ | 运行电流 | 0.4A | 空气出入口管径 | 定制 | 设备尺寸 | 以实物为准 |
6.8系统主要设备功率表：
序号 | 设备 | 数量 | 电源 | 单机功率 | 1 | 臭氧发生器 | 2台 | 380V/50HZ | 50kwh | 2 | 空压机 | 3台 | 380V/50HZ | 90kwh | 3 | 冷干机 | 1台 | 380V/50HZ | 2kwh | 4 | 吸附干燥机 | 1台 | 220V/50HZ | 2kwh | 5 | 水泵 | 2台 | 380V/50HZ | 2kwh | 6 | 尾气破坏器 | 1台 | 380V/50HZ | 4kwh | 合计 |
|
|
| 150kwh |
6.9氧气源臭氧发生器报价一览表：
序号 | 货物名称 | 型号/参数 | 数量 | 品牌 | 备注 | 一 | 5KG/H臭氧系统 | YT-030-5000A | 1套 | 广加环 | 自主生产研发 | 1.1 | 臭氧电柜室 | 电源控制（单片机，采用CPU实行数字控制，设置自动软启动功能） | 1台 | 广加环 | 外置配套 | 1.2 | 臭氧放电室 | 蜂窝状搪瓷介电层 | 1个 |
| 外置配套 | 1.3 | 相应仪器、仪表 |
| 1套 |
| 嵌入式 | 1.4 | 温度控制仪 |
| 1套 |
| 内置配套 | 1.5 | 压力控制阀 |
|
|
| 内置配套 | 1.6 | 防回水电磁阀 |
| 1个 |
| 内置配套 | 二 | 气源主要设备 | 标配 | 1套 | 品牌 |
| 2.1 | 螺杆空压机 | 功率：90KW，流量：16.1m3/min | 1台 | / | 外置配套 | 2.2 | 冷冻干燥机 | 功率：2.0KW，流量：13.8m3/min | 1台 | 广加环 | 外置配套 | 2.3 | 吸附干燥机 | 功率：2.0KW，流量：13.8m3/min | 1台 | 广加环 | 外置配套 | 2.4 | 过滤器 | Q级、P级、S级、C级 | 4个 | 广加环 | 外置配套 | 2.5 | 储气罐 | 容积：2.0m³ | 3个 | 佛山隆威 | 外置配套 |
| 储气罐 | 容积：1.0m3 |
|
|
| 2.6 | 制氧机 | 1000L/min 浓度＞90% | 1台 | 广加环 | 外置AB塔 | 2.7 | 系统安装辅件 |
| 1套 |
| 配套 |

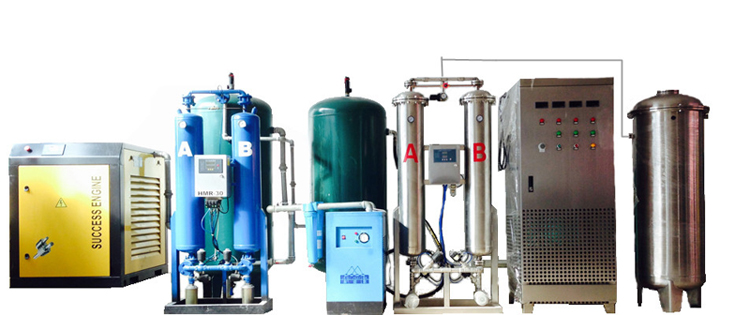

7、交货期：45个工作日 【全套气源部分系统】 气源系统包括：空气压缩机、储气罐、精密过滤器（Q级）、冷冻干燥机、精密过滤器（P级）、吸附干燥机、储气罐、精密过滤器（S/C级） 气源部分：上述气源部分为本套系统全套标配，满足以上气源技术参数要求，已可采用外接干燥洁净空气气源或氧气源供臭氧发生系统使用。
|
