应用范围 ： 环境温度0─45℃，相对湿度≤85%； 冷却水进水温度≤30℃。直接冷却臭氧发生器的冷却水需满足一下条件：PH=6.5-8.5，氯化物含量≤250mg/L,硬度≤4500mg/L，浑浊度≤1NTU。 大气压力P=101.325KPa(标准大气压)，对于海拔高的地区监测发生器臭氧浓度时需要进行压力修正计算。 气源指标要求：压缩空气露点≤-50℃；氧气露点≤-60℃、氧气浓度≥90%；汽化液氧露点≤-70℃、氧气浓度≥99.6%；气源过滤精度≥0.01um。

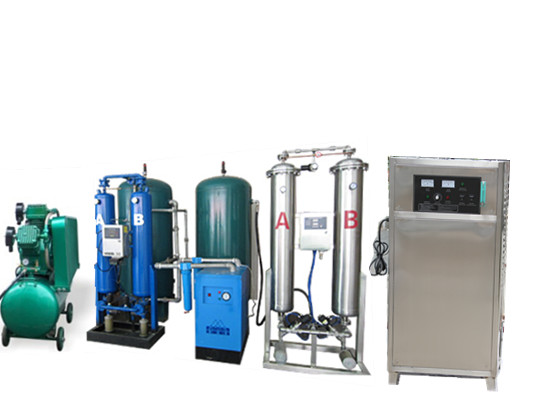

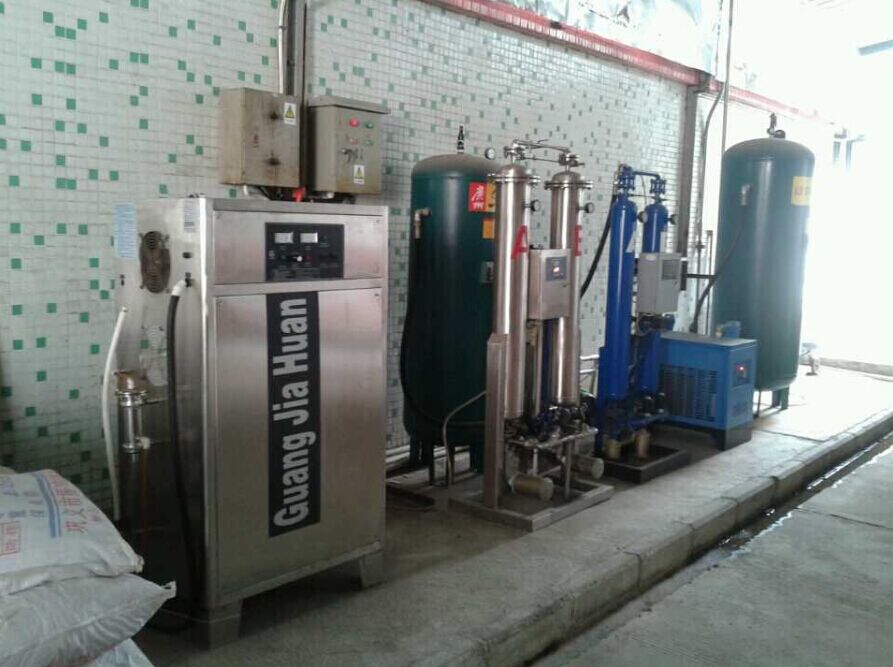

电气条件：电源要求：380V/50Hz/4p，电气系统接地符合GB14050的要求。 中型空气源臭氧发生器简介 1.臭氧发生器由臭氧放电室、臭氧专用中频高压电源以及控制系统组成。 2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件，包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体；介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘体。 3.我公司的臭氧放电室外电极系不锈钢制造，臭氧发生单元呈蜂窝状排布，采用非玻璃放电体——高压电极和介质管为一体化结构，在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器，保证了放电室整体正常、可靠、有效的工作。 4.臭氧电源是将输入工频电源转化为中频高压电源的装置，也称为“供电单元”，使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源，经过高压变压器升压后，中频高压电源输送到臭氧发生装置。 5.电源控制装置设计为单片机，采用CPU实行数字控制，设置自动软启动功能，臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性，并设计了用于整体保护的保护电路或安全回路。 6.臭氧发生器采用水冷却，通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温。 7.发生器产量可根据用户实际需要进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。
功能特点：
产品参数：
HY系列大型臭氧发生器技术特点: 1.核心部件臭氧发生电极采用高密度石英介电材料,其耐电冲击能力和机械冲击能力强于玻璃和陶瓷。 2.为保障臭氧放电的安全连续运行，每个放电单元配有独立的保险装置。单个放电单元出现故障时不影响其他单元的正常工作。
1.发生器外壳全部采用不锈钢材料焊接，不生锈、耐腐蚀，并能有效减少冷却水结垢。 2.运用全自动智能冷胀管技术，精密控制不锈钢外电极与壳体管板的胀紧程度，杜绝漏气漏水的危险。 高频电源部分： 1.LED数字键盘控制，实现电源所有功能操作及运行状态的监视。 2.数字键盘精确设定电源运行电压、工作频率等参数，输出频率分辨率高达±1Hz，电压精度±1V。 3.具备完善的过载，自动限流，过压，久压，短路，缺相及断电保护。 4.SPWM优化调制技术，配合专业的数字波型处理电路，运行效率高，谐波低，功率因数COSθ可高达0.9。输出电流，电压波型平稳，电流抑制能力强，负载大范围波动时，能安全稳定运行。 5.电源采用数字PI控制技术，可实现给定量与反馈量的比较，通过闭环回路有效稳定输出电压，电流频率恒定。 高压变压器部分： 1.磁芯采用大功率异形Mn-Zn铁氧体，高频条件下，铁芯损耗小，电阻率低，温度系数低，动态导磁率高。 2.高压线包选用专用的高频多股导线绕制而成，减少了高频电流的趋肤效应。 3. 变压器采用高真空浸漆技术，有效提高耐击穿性能，防止变压器表面电晕放电。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
