环保工程臭氧设备臭氧机,环保废水废气处理设备臭氧发生器

  • 型号:HY-025-1000A
  • 产量:1000g/h
  • 电压:220v/50hz
  • 功率:10KW
  • 价格:
  • 尺寸:
  • 重量:
产品详情

       2000年-2007年原名为(广州三环臭氧有限公司),广州佳环电器科技有限公司,成立于2007年,下设广州臭氧设备研发基地,是一家从事臭氧发生器与制氧机研发、设计、生产和销售的专业化公司。公司品牌‘廣加环’已成为臭氧行业的知名品牌,产品远销欧美,市场份额在逐年倍增,产品从小型家用消毒机、制氧机、到工业化生产应用、到重工业公斤级应用,佳环人本着科技兴国,创新兴厂,质量求生存,信誉求发展,客户的要求,是我们需要完成的最低标准!

   佳环人的开拓永无止境,面对市场各种仿照,不断触犯我司各项专利,公司投入巨资进行新类别臭氧发生器的研发,必将成为又一个新的里程碑!

广州佳环电器科技有限公司系专业研发,生产,销售臭氧发生器、臭氧消毒机、工业制氧机的企业,多年来为众多的行业解决了让他们一直烦恼的空气消毒,水处理消毒,化学氧化等一系列的问题。公司拥有着实力雄厚的技术队伍,研发和生产出精度高、稳定性好、使用方便、维护容易的设备。

臭氧产品现已广泛应用于市政给水、市政污水处理及回用、工业废水处理、废气净化处理、漂白脱色、泳池水处理、船用压舱水处理、精细化工、医用消毒、空间消毒等领域。拥有各规格臭氧设备运行业绩,产品在国内外拥有广阔的市场,得到了众多国内外客户的认可。目前,我公司生产的大、中型臭氧发生器在国内属领先地位,技术水平、生产能力、生产规模、市场占有率及排名均名列全国同行业前列。

佳环以“成为全球最强大的臭氧系统供应商”为宗旨,致力于臭氧系统制造与应用技术的开发,用先进技术改造传统产业,为经济发展、环境保护做出应有的贡献!

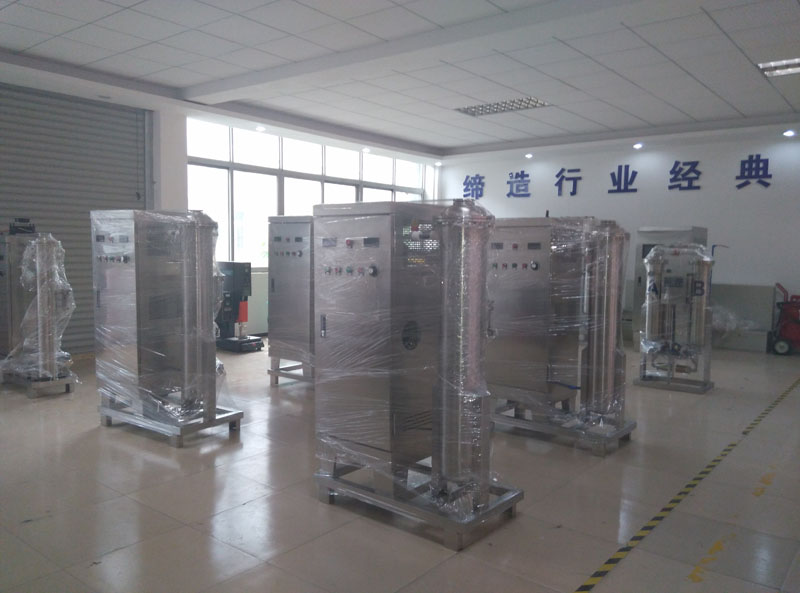

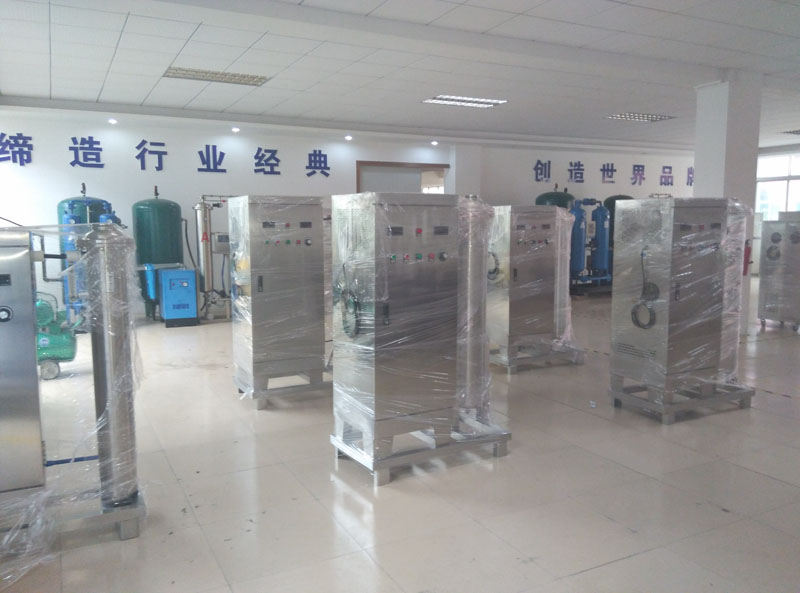

广州佳环臭氧风采展示



摘  要

臭氧(O3)处理技术,可以对空间或水体中的各类物质进行反应,其过程不会产生不环保的物质,是已知氧化能力很强的材料。它作为一项既环保又安全的应用技术,即可以解决水中的异味物质以及颜色不纯净的问题,将水中总有机物含量(COD)降低50%左右,又能对净化空间环境,对环境内的各类细菌、病毒等微生物起到良好的杀灭作用。国外对于生产环境及各类生产用水、饮用水等有严格的标准执行,如饮用水不得含有病原菌、毒素等,但需含矿物质。各种矿物质、pH值、混浊、颜色、溶解率、气体、微生物等,都会影响水的品质。为提高水质,欧洲、日本和美国均在上个世纪采取了臭氧水处理技术。我国近些年才开始使用成熟的臭氧净化处理技术和设备。使用臭氧可以净化生产环境,可以大大节约水资源、促进水资源的循环再利用。

本厂成立以来,针对不同的环境,研发出不同应用目标下的处理方案,完善了臭氧处理技术在我国应用的技术基础。这项研究有望改变目前我国臭氧处理应用的盲目性问题,同时在更大范围内推广应用臭氧处理技术,提高我国生产生活、食品药品的安全性,更有效地资源的利用。臭氧制备技术经过几十年来的研究,单位能耗降低了约2-3倍,臭氧发生器的价格也在不断下降,设备更为紧凑更有利于推广。

1、综述

1.本方案报价仅适用于此次。

2.本次臭氧系统由臭氧室、闭路循环冷却水系统和控制系统及臭氧管道。臭氧系统包含1套空气源臭氧发生器与其配套的自控、仪表及阀门。广州佳环电器科技有限公司作为专业的臭氧设备供应商,提供稳定可靠的臭氧制备系统及外围配套产品,并提供技术与工艺支持。

3.本方案报价包含臭氧发生成套设备的设计、制造、供货、电话指导安装等方面的技术要求。

4.供方保证提供的产品符合本方案报价及相关要求,并满足相应的国家及行业标准。

5.方案报价中未尽事宜,由双方共同协商解决,并以书面形式予以确认。

2、根据以上要求,我司广州佳环电器科技有限公司臭氧发生器全套系统如下:

序号

货物名称

型号/参数

数量

品牌

备注

1KG/H臭氧系统




1.1

臭氧电柜室

HY-025-1000A

1台

广佳环

外置配套

1.2

液晶触摸显示屏


1套

西门子

嵌入式

1.3

PLC控制系统


1套

西门子

嵌入式

1.4

臭氧放电室


1套

广佳环

外置配套

1.5

电子流量计


1套

广佳环

嵌入式

1.6

气体流量计


1套

广佳环

嵌入式

1.7

相应仪器、仪表


1套

广佳环

嵌入式

1.8

气体调压阀


1组

广佳环

嵌入式

1.9

温度控制仪


1套

广佳环

内置配套

1.10

压力控制阀


1套

广佳环

内置配套

1.11

防回水电磁阀


1个

广佳环

内置配套

1.12

臭氧浓度监测仪


2个

广佳环

外置配套

1.13

 臭氧浓度泄露声光报警器


1个

广佳环

外置配套

臭氧发生器闭路

循环冷却水系统


1套



1

循环水泵


南方泵

外置配套

2

换热器


广佳环

外置配套

3

膨胀罐


广佳环

外置配套

4

工艺阀门

包含排气阀、止回阀、流量开关、补水阀等

广佳环

外置配套

    气源处理系统

标配

1套



1

螺杆空压机

功率:11KW,流量:1.8m3/min

1台

上海申行健

外置配套

2

冷冻干燥机

HMR-15P

1台

佛山豪迈尔

外置配套

3

吸附干燥机

GJH-15P

1台

佛山豪迈尔

外置配套

4

过滤器

P级、Q级、S级、C级

1组

佛山豪迈尔

外置配套

5

储气罐

容积:1m³*2,

1套

佛山隆威

外置配套

 3、整套设备具体

(1)HY-025-1000A臭氧发生器技术参数

产品型号

HY-025-1000A

臭氧产量(kg/h)(N.T.P)

1

臭氧浓度(mg/L)

20-35

臭氧电耗(KW.h)

10

输入电源

AC380V/50HZ/三相

工作电压(KV)

5-6.5

电源频率

>1000

排气流量(m3/Min)

≧0.1m³/min

进气压力(MPa)

0.1-0.4

进气温度(℃)

≤20

气源露点(℃)

≤50

冷却水温度(℃)

≤25

冷却水进出口(DN)

20

气源进出口(DN)

10

冷却水量(M3/h)

10

工作环境条件

环境温度≤45℃,RH≤80%

(2)螺杆式空压机技术参数

型号

11A

容积容量

1.6m3/min

工作压力

8.0bar

功率

11KW

外形尺寸

925*620*1426mm

重量

390kg

工作压力(Mpa)

0.8Mpa

额定电源

380V/50HZ

(3)储气罐技术参数

工作压力

0.8Mpa

设计温度

110 ℃

容器总高

1594H1

容器内径

550Φ

进气口

H2:642

出气口

H3:1242

DN:50

DN:50

螺纹式:RP1½

螺纹式RP1½

安全阀接口

RP 3/4

排污阀接口

R 1/2

(4)过滤器技术参数

       处理量

    2.4Nm3/min

   外形尺寸

400*140mm

      接口尺寸

     1½

      重量

5KG

(5)冷冻式干燥机15P技术参数

         型号

15P

    使用压力

10KG/CM

      入口温度

50-80℃

处理风量

2.0M3/MIN

      压力露点

1.7℃

环境温度

45℃

      运行电流

3A

电流

220V  50HZ

        冷媒R

22

制造编号

/

(6)吸附干燥机15P技术参数

50P

参数

                  备注

空气流量

         2.0m3/h


压力露点

-20%-40%℃


功率

1.5KW


电源

220V   50HZ


工作压力

0.4-0.7Mpa


系统压差

0.5-0.7Mpa


控制方式

数码编程


重量

200kg


进气温度

≦45℃


噪音

≦80dB


使用寿命

≧9500小时


尺寸

1000*600*1800mm


吸附式

氧化铝式分子筛


工作方式

双塔交替工作


再生气耗量

12%-15%


再生方式

无热再生


4.整套设备运行功率

序号

设备

数量

电源

电耗

(kwh)

1.

臭氧发生器

1台

380V,50Hz,

23.5

2.

水泵

1台

380V,50Hz,

5

3.

自控系统

1套

220V,50Hz

1

合计




29.05

5.臭氧发生器详解

序号

货物(含材料)

型号及规格

单位

数量

性能描述

名称

臭氧发生器


1


包含

臭氧发生室

臭氧产量:1kg/h;

1

自动功率调节、全自动供气流量调节,自动保护停机、紧急停机。

臭氧电源柜

1

自动调节阀

DN65,4-20mA输入调节开度

1

安装在臭氧发生器进气管道上,稳定气源压力。

自动隔断阀

DN80,带位置开关

1

安装于进气管道上,开关机时自动开启/关闭进气。

压力变送器

0.25MPa,24VDC,4-20mA输出

1

安装在出气管道上,用于检测臭氧发生器出气工作压力。

温度变送器

Pt100,0-100℃;24VDC,4-20mA输出

2

安装在管道上,检测臭氧发生器出气温度、出水温度。

调压阀

AR925-20,DN50

1

安装在出气管道上,在线检测臭氧发生器臭氧气体流量。

臭氧气体流量计

72FRK

1

安装于臭氧发生器出气管上,用于调节臭氧气体流量。

冷却水流量开关

G1”

1

安装于臭氧发生器出水管道上,在冷却水流量不足时输出触点信号。

安全阀

DN40

1

当压力过高是泄压保证工作压力。

PLC控制单元

SIEMENS-S7-200系统包含智能操作面板、模块等

1

用于监控臭氧发生器工作。

工艺阀门、压力表

配套

1


粉尘过滤器

G0290HR-M-HT

1


臭氧发生器闭路循环冷却水系统


3


1

循环水泵

L310-100

1

为臭氧发生器提供循环冷却水。

2

换热器

GX-42*77,板片材质316

1

通过外部冷却水冷却臭氧发生器冷却水。

3

膨胀罐

VR50/1.5

1

保持冷却水系统压力平衡。

4

工艺阀门

包含排气阀、止回阀、流量开关、补水阀等

1

闭路冷却水系统的工艺阀门及仪表。

检测仪器





1

露点仪

DMT-143

1

安装于氧气总进气管道,检测进气露点,并上传信号。

2

臭氧浓度检测仪

LT-200B

1

检测每台臭氧发生器的出气臭氧浓度。

3

臭氧泄露报警仪

A14/A11-14,单探头

1

安装于臭氧制备间,检测到臭氧泄露时报警,输出信号。

6.项目工程界面

1.供方负责供货范围内设备的供货。

2.供方负责将设备运送至需方指定地点,负责设备的指导安装,并对设备保修期内的设备质量负责。

如果客户需要上门安装需要达到以下几点:

3.安装之前,供方负责检查设备安装处的土建基础尺寸。对于不适于安装的土建条件,督促需方进行改正,并给予详细指导。

4.供方委派有经验的工程技术人员到现场对需方操作人员进行技术培训。培训内容包括系统设备组成、工作原理、控制工艺等理论培训和设备现场操作、设备的维护保养工作、系统运行参数调整、设备故障排除、事故应变措施等实操培训。

5.需方负责供方供货范围以外的所有货物,负责所有土建(包括所有设备穿墙管路开孔、桥架铺设开孔,设备过路过道管沟及预埋件等)及货到现场的保管、就位、安装材料及安装。

6. 需方负责提供380V/3PH/50Hz三相五线制电源,接到系统各用电设备。

7. 臭氧发生器需可靠接地,需方负责在臭氧制备间内预埋接地装置,并用接地扁铁连接至臭氧发生器的接地端子处。

8.安装条件:安装放置臭氧发生器系统的房间要求干燥且通风良好,不得安装在阴冷潮湿、有阳光直射或沙尘较多的地方,更不能安装在有化学腐蚀的环境。主机工作时必须有冷却水进出,使用环境温度应在0-40℃之间,相对湿度不大于85%,周围无易燃、腐蚀性气体或导电尘埃。设备距离房间外墙至少应有1 m的散热距离,房间内部净高度不宜低于5米。

9. 需方配合:设备安装之前,需方须完成所有的土建工作。在指导安装、调试臭氧系统期间,需方应免费提供充足的水、电、气,并为供方人员指导安装、调试提供充分的便利。

7.气源条件

1

原料

空气

2

露点(1个标准大气压下)

≤-65℃

3

供气压力

5-7bar,压力波动±5%

4

供气温度

5~30℃

5

颗粒尺寸

0.1μm

6

氟里昂或相似物和溶剂

7

总碳氢化合物

<15vpm

1

露点(1个标准大气压下)

≤-40℃

2

仪表风送出压力

5~7bar

3

仪表风送出温度

环境温度

4

仪表风中颗粒尺寸

≤5μm

5

仪表风中含油量

≤0.1mg/m3

1

压力

≥0.2Mpa


2

温度

≤28℃


3

浑浊度

≤1度(NTU)


4

COD

≤50mg/L


5

悬浮物

≤10mg/L


6

氯化物含量

≤250mg/L


7

固体颗粒


内部循环冷却水水质条件

纯水或除盐水。

电源条件

1

臭氧发生成套设备电源条件

380V/3ph/50Hz

8.臭氧发生器产生原理


(1)环境条件及设计条件

1 气源条件

臭氧发生器使用干燥洁净空气源或氧气气源(利用环境空气制成氧气供臭氧发生器使用)。

2 电源条件

380V  50Hz  臭氧发生系统(不含气源设备)要求负荷50KW

(2)臭氧发生器设计、制造和检验标准

CJ/T322-2010      中华人民共和国城镇建设行业标准《水处理用臭氧发生器》

GB150             钢制压力容器

GB/T 191          包装储运图示标志

GB 3095-1996      环境空气质量标准

GB 4208           外壳防护等级(IP 代码)

GB/T 6682-2008    分析实验室用水规格和试验方法

GB 7521.1-2005    低压成套开关设备和控制设备 第 1 部分:型式试验和部分型式试验

                  成套设备

GB/T 13306        标牌

    CJ/T3028.1-94     臭氧发生器标准;符合电气及控制应符合IEC 标准.

    GB-52261-2002     机械安全机械电气设备第一部分:通用技术条件

    GB/T 5226.1-2002  机械安全机械电气设备标准

GB/T13384         机电产品包装通用技术条件

GB 14050          系统接地的型式及安全技术要求

GB 19517          国家电气设备安全技术规范

DIN EN60204       旋转电机(测定和操作状态)

GB4942.1-85      电机外壳防护

符合中国安全环保标准(USP).

符合国家计量标准或ISO 标准.

(3)系统总体说明

  1.臭氧发生器由1台臭氧放电室、1套臭氧专用中频高压电源以及控制系统组成。
  2.臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件,包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分,在臭氧发生单元中系指分布高压电场的导电体;介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件,在臭氧发生单元中系指位于两电极间,造成稳定的辉光放电的绝缘。
  3.我公司的臭氧放电室:外电极系不锈钢制造,臭氧发生单元呈蜂窝状排布,采用非玻璃放电体——高压电极和介质管为一体化结构,在高压电极表面烧结石英介电层。每个臭氧发生单元带有独立的高压熔断器,保证了放电室整体正常、可靠、有效的工作。
  4.臭氧电源是将输入工频电源转化为中频高压电源的装置,也称为“供电单元”,使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源,经过高压变压器升压后,中频高压电源输送到臭氧发生装置。

  5.电源控制装置设计为单片机,采用CPU实行数字控制,设置自动软启动功能,臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性,并设计了用于整体保护的保护电路或安全回路。
  6.臭氧发生器采用水冷却,通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量,冷却水可循环使用并通过外部工艺降温。
  7.发生器产量可根据用户实际需要进行调整,并具有多重保护功能,防止意外情况下,对发生器造成损坏。

(4)臭氧系统机组概况、安装条件及注意事项

5.1、室内应有无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

5.2、室内有380v/50Hz交流电源。

   5.3、环境温度要求:0℃-40℃

   5.4、环境适度要求:≦75%

   5.5、放置本机的地面要求平整,注意将设备平稳放在地上或支架上

   5.6、设备安装时保持设备工作环境通风及空气干燥,该空间须安装风扇或空调

(5)高压放电式发生器
    该类臭氧发生器是使用高频电源系统,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧。该臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大(单机可达8Kg/h)等优点,所以是国内外相关行业使用最广泛的臭氧发生器。
(6)采用水冷却发生管,风冷却电源的方式

臭氧发生器工作时会产生大量的热能,需要冷却,否则臭氧会因高温而边产生边分解。水冷型发生器冷却效果好,工作稳定,臭氧无衰减,并能长时间连续工作。
(7)采用石英管放电技术

    石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而最常被一些高性能的臭氧发生器使用。陶瓷板易脆裂,只适用一些小型发生器。陶瓷管的壁厚和椭圆度不易控制,容易出现放电不均匀的问题,所以使用的不多。玻璃管和搪瓷管介电常数低,耐高温性能差,易炸裂,只有在一些低端发生器上使用。

(8)工作原理

当含氧气的气体通过两个电极间的放电间隙时,部分氧气分子(O2)会被转化为臭氧(O3)从而实现臭氧制备(见图 1)。当高压电极上带有变化的高电压时,电极之间的放电间隙处会产生微放电,氧气分子被分解为自由态的氧原子O,部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧(O3)即 O+O2=O3,被称为“电晕放电”或“无声放电”。


   事实上施加在电极上的电能只有一部分用于制备臭氧,制备过程中同时还会产生热量,需要通过冷却水来有效冷却臭氧发生模块。臭氧制备过程受原料气的质量和冷却水的温度影响比较显著,温度越低,臭氧制备效率越高。

(9)臭氧工艺流程

臭氧发生器系统组成,包括:空气源系统、臭氧发生器主机、电源柜。


(10)臭氧放电室结构设计

放电室内部由多根石英放电体组成多个分单元,每组高压电极带有独立的熔断器,保证放电室整体正常、可靠、有效工作。不仅仅是为了提供高效发生臭氧量,而且是基于安全可靠、容易维护的设计思想。

(11)气源处理工艺流程图


(12)应用领域

臭氧适用于各种水处理和空间领域,如:

①饮用水的消毒、脱色、除味、除有害有机物;

 ②游泳池用水消毒、脱色、除味、除有害有机物;

 ③废水的化合物断链、去COD、除味消毒、脱色;

 ④水产养殖消毒、净化;

 ⑤空间的净化消毒、除味;

⑥化工业中的氧化、硫化工艺。

(13)环境条件要求

条件要求

NP系列

单位

操作环境温度

5-40℃/24 小时平均为 35℃

运输和贮藏环境温度

-15-+55℃/24 小时最高温度 70℃

海 拔

0-3000

m

空气

相对

湿度

平均空气湿度

≤65

%

连续 60 天

≤75

偶然情况

≤85

危害性环境

绝对避免


振动/冲击

安装在无振动的环境中


噪声等级(1 米)

85

dB(A)

(14)安装环境条件

安装地点必须符合条件:环境温度、海拔、、湿度、保护等级、振动、设备房地面平整、通风、干燥。

确保设备维护空间不低于1米,散热不会导致房间的温升超过允许范围。

11.服务

出厂前检验

设备出厂前,需方或设计方可组织人员到供方生产场地进行出厂前验收,检验设备是否符合设计要求。

供方对需方或设计方组织的出厂前验收提供积极的配合。

包装

1.所有的设备在运送前已做有足够的保护措施和完整的包装,使设备不受潮湿、剥蚀或其它形式的损坏。在我方工厂已涂过面漆的设备部件例如开关箱、控制箱等,在发货时会放入木箱中保护,部件用木夹板通过螺栓固定在木箱上。其中电气设备密封在聚乙烯或类似的包装袋中(包括必要的干燥剂),做好充分的预防措施以防潮湿的侵入。

2. 包装箱内和捆内的各散装部件在装图中的部件号、零件号标记清楚。在每件包装箱的两个侧面上,用不褪色的油漆印上合同号、目的站、供货、收货单位名称、箱号、设备名称、图号等。

3. 每件包装箱内,附有包括分件名称、规格、型号、数量、重量、价格、图号等的详细装箱单一份、质量合格证明书一份。

4.重量为二吨或超过二吨的货物,在包装箱的侧面以运输常用的标记和图案标明重心位置及起吊点,以便于装卸搬运。按照货物的特点,装卸和运输上的不同要求,包装箱上明显地印刷有“轻放”、“勿倒置”和“防雨”等字样。

运输

1.设备/材料的内陆运输采用汽车集中发运。

2.在装车前检查车辆是否合格,装车过程中检查货物放置是否合理,固定是否牢固,确保安全运抵现场。

安装及调试

1.供方派经验丰富的人员到现场进行供货范围内的设备的安装、调试等工作内容,并根据需方的要求进行工作配合,直至设备完成试运行工作

售后服务及响应

2.供方承诺接到需方信息后4小时响应,24小时到达现场,48小时完成解决。

售后服务

1.臭氧发生器免费保修一年。

2.外购设备的质保期限按生产厂家规定为准(一般为一年,特殊情况例外)。

3.在保修期内对整套系统进行到达现场,免费指导客户维护保养。

4.空压机在保修期内的正常维护,更换三滤、润滑油等不在保修范围内,由买方自行负担。

质保期限外的服务

1.广州佳环电器科技有限公司生产的设备出现故障,负责维修,仅收取更换器件的工本费。

2.其它外购设备,保修期外的售后服务由使用方负责协调,协调不力由广州佳环电器科技有限公司负责。

3.即使在保修期内发生下列情况之一者,不属于免费维修范围:

①需方没有按照操作说明书上要求操作造成的故障;

②由于需方原因造成碰撞或其他外部原因造成的故障;

③需方自行拆装、修理发生室及高压电源造成的故障;

④发生室进水所引起的故障。
